Parti del prodotto
Nota:|
Le figure di questa sezione possono variare a seconda del prodotto.
|
|
a.
|
Alimentatore automatico documenti (ADF)*
|
|
b.
|
Guida laterale*
|
|
c.
|
Supporto carta per ADF (aprire e collocare qui gli originali da copiare)*
|
|
d.
|
Vassoio di uscita dell'ADF (gli originali vengono espulsi qui durante la copia)*
|
|
e.
|
Coperchio ADF*
|
* La disponibilità di queste parti varia a seconda del prodotto.
|
a.
|
Coperchio documenti
|
|
b.
|
Pannello di controllo
|
|
c.
|
Cassetto carta (vedere la figura che segue per dettagli.)
|
|
d.
|
Coperchio anteriore
|
|

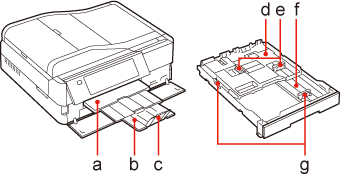

a.
|
Vassoio uscita
|
|
b.
|
Estensione vassoio uscita
|
|
c.
|
Dispositivo di arresto
|
|
d.
|
Vassoio foto (vassoio superiore)
|
|
e.
|
Guide laterali del vassoio foto
|
|
f.
|
Vassoio principale (vassoio inferiore)
|
|
g.
|
Guide laterali del vassoio principale
|
|

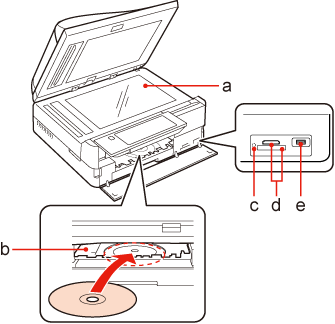

a.
|
Piano di lettura documento
|
|
b.
|
Vassoio CD/DVD
|
|
c.
|
Spia della scheda di memoria (all'interno della sezione di copertura translucida)
|
|
d.
|
Alloggiamenti per schede di memoria
|
|
e.
|
Porta USB per interfaccia esterna
|
|
a.
|
Unità scanner
|
|
b.
|
Testina di stampa
|
|
c.
|
Supporto cartuccia di inchiostro
|
|

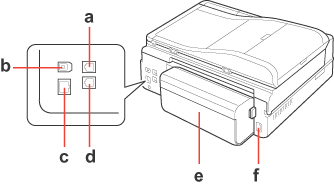

a.
|
Porta LINE*
|
|
b.
|
Porta USB
|
|
c.
|
Porta LAN
|
|
d.
|
Porta EXT.*
|
|
e.
|
Unità Auto Duplexer
|
|
f.
|
Ingresso CA
|
* La disponibilità di queste parti varia a seconda del prodotto.
