Kezelőpanel
A lapolvasónak egy LCD-kijelzője, két jelzőfénye, és négy gombja van.
Jelzőfények
Az állapotjelző lámpák az LCD-kijelző jobb oldalán találhatók.
|
a.
|
LCD-kijelző
|
|
b.
|
Power (Áramellátás) jelzőfény
|
|
c.
|
Error (Hiba) jelzőfény
|
|
Szín
|
Jelzőfény állapota
|
Jelentése
|
|
Zöld
|
Világít
|
Készen áll a képek beolvasására.
|
|
Villog
|
Felkészül az üzemelésre vagy lapot olvas.
|
|
|
Narancssárga
|
Világít
|
A lapolvasó fedele fel van nyitva. További információ: Villognak a jelzőfények.
|
|
Villog
|
Hiba történt. További információ: Villognak a jelzőfények.
|
|
|
(Nem világít)
|
Nem világít
|
A lapolvasó ki van kapcsolva.
|

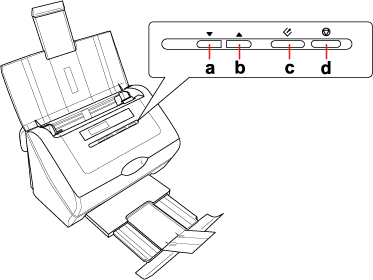

Gombok
A gombok az LCD-kijelző alján találhatók.
|
Gomb
|
Funkció
|
|
a.
 Le nyíl |
Az LCD-menüben előrelép.
|
|
b.
 Fel nyíl |
Az LCD-menüben visszalép.
|
|
c.
 Start (Indítás) |
Elindítja a beolvasást.
|
|
d.
 Mégse |
Megszakítja a beolvasást.
|
LCD-kijelző
Az LCD-menüből lehet a kívánt beolvasási műveletet kiválasztani. A Fel nyíl és a Le nyíl gombbal lehet a kívánt műveletet kiválasztani. A kiválasztott művelet beállításai vagy leírása megjelenik az LCD-kijelzőn. További útmutatás: Programok hozzárendelése az LCD-menühöz.
Fel nyíl és a Le nyíl gombbal lehet a kívánt műveletet kiválasztani. A kiválasztott művelet beállításai vagy leírása megjelenik az LCD-kijelzőn. További útmutatás: Programok hozzárendelése az LCD-menühöz.
Megjegyzés Mac OS X felhasználók számára:|
Az LCD-kijelzőn csak a művelet száma jelenik meg. A művelet az Epson Event Manager ablakában leolvasható. További útmutatás: Az Epson Event Manager egyik programjának hozzárendelése a lapolvasó LCD-menüjéhez.
|
