Dijelovi proizvoda
Napomena:|
Slike u ovom odjeljku mogu se razlikovati ovisno o proizvodu.
|
|
a.
|
Automatski ulagač dokumenata (ADF) *
|
|
b.
|
Vodilica *
|
|
c.
|
ADF držač papira (otvorite i ovdje postavite izvornike za kopiranje.) *
|
|
d.
|
ADF izlazna ladica (ovdje se izbacuju izvornici nakon kopiranja.) *
|
|
e.
|
ADF poklopac *
|
* Dostupnost ovih dijelova se razlikuje ovisno o proizvodu.
|
a.
|
Poklopac za dokumente
|
|
b.
|
Upravljačka ploča
|
|
c.
|
Ladica za papir (pogledajte detalje na sljedećim ilustracijama.)
|
|
d.
|
Prednji poklopac
|
|

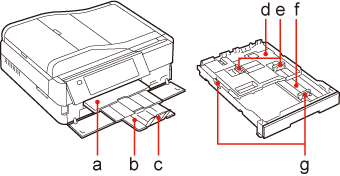

a.
|
Izlazna ladica
|
|
b.
|
Produžetak izlazne ladice
|
|
c.
|
Zaustavljač
|
|
d.
|
Ladica za fotografije (gornja ladica)
|
|
e.
|
Vodilice ruba na ladici za fotografije
|
|
f.
|
Glavna ladica (donja ladica)
|
|
g.
|
Vodilice ruba na glavnoj ladici
|
|

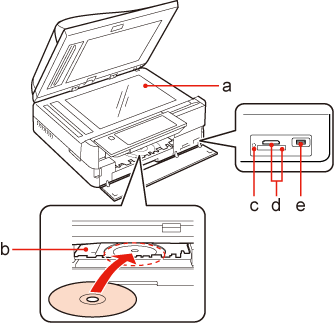

a.
|
Staklo za dokumente
|
|
b.
|
Ladica za CD/DVD
|
|
c.
|
Kontrolno svjetlo memorijske kartice (unutar prozirnog pokrovnog odjeljka.)
|
|
d.
|
Utori za memorijske kartice
|
|
e.
|
USB priključak vanjskog sučelja
|
|
a.
|
Skener
|
|
b.
|
Glava pisača
|
|
c.
|
Držač spremnika za tintu
|
|

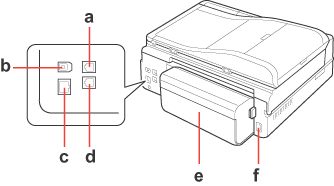

a.
|
LINE ulaz *
|
|
b.
|
USB ulaz
|
|
c.
|
LAN ulaz
|
|
d.
|
EXT. ulaz *
|
|
e.
|
Jedinica za automatski dvostrani ispis
|
|
f.
|
Utičnica za izmjeničnu struju
|
* Dostupnost ovih dijelova se razlikuje ovisno o proizvodu.
