Dijelovi pisača
Napomena:|
slike u ovom odjeljku mogu se razlikovati ovisno o proizvodu.
|
|
a.
|
ADF poklopac *
|
|
b.
|
Automatski ulagač dokumenata (ADF) *
|
|
c.
|
Vodilica *
|
|
d.
|
ADF držač papira (otvorite i ovdje postavite izvornike za kopiranje) *
|
|
e.
|
ADF izlazna ladica (ovdje se izbacuju izvornici nakon kopiranja) *
|
* Ti su dijelovi dostupni samo za modele BX630FW/BX635FWD/940FW/WorkForce 545/WorkForce 645.
|

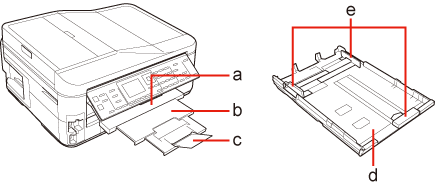

a.
|
Izlazna ladica
|
|
b.
|
Produžetak izlazne ladice
|
|
c.
|
Zaustavljač
|
|
d.
|
Ladica za papir
|
|
e.
|
Vodilice
|
|

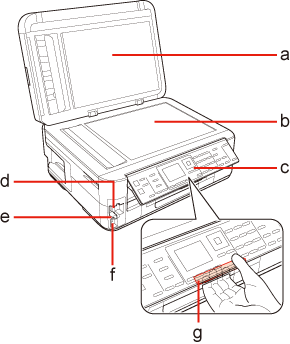

a.
|
Poklopac uređaja
|
|
b.
|
Podloga za dokumente
|
|
c.
|
Upravljačka ploča
|
|
d.
|
Utori za memorijske kartice
|
|
e.
|
Lampica memorijske kartice
|
|
f.
|
Vanjski USB ulaz *
|
|
g.
|
Otpusna ručka (stražnji dio upravljačke ploče)
|
* Ti su dijelovi dostupni samo za modele BX630FW/BX635FWD/940FW/WorkForce 545/WorkForce 645.
|

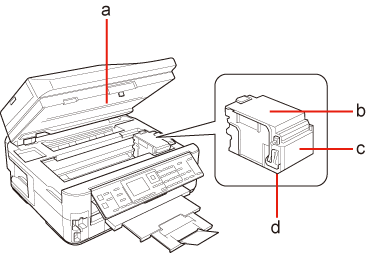

a.
|
Skener
|
|
b.
|
Poklopac spremnika s tintom
|
|
c.
|
Držač spremnika s tintom
|
|
d.
|
Glava pisača (ispod držača spremnika s tintom)
|
|

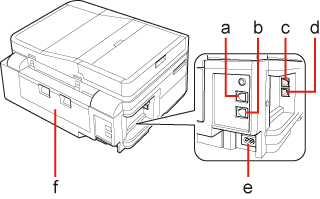

a.
|
LINE ulaz *
|
|
b.
|
EXT. ulaz *
|
|
c.
|
LAN ulaz
|
|
d.
|
USB ulaz
|
|
e.
|
AC utičnica
|
|
f.
|
Stražnja strana uređaja
|
* Ti su dijelovi dostupni samo za modele BX630FW/BX635FWD/940FW/WorkForce 545/WorkForce 645.
