Fonctions des pièces de l'imprimante et du panneau de commande
Pièces de l'imprimante
a. Guide papier : soutient le papier chargé dans le bac feuille à feuille.
b. Bac feuille à feuille : soutient le papier et l'entraîne en vue de l'impression.
c. Capot de l'imprimante : protège le mécanisme d'impression. Il doit uniquement être ouvert lors de l'installation ou du remplacement des cartouches d'encre.
d. Bac avant : soutient le papier éjecté.
e. Guides latéraux : maintiennent le papier bien droit dans le bac feuille à feuille. Placez le guide latéral gauche au bord du papier.

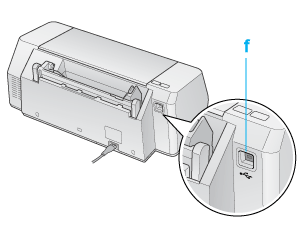

f. Connecteur USB : permet de connecter le câble USB de l'ordinateur à l'imprimante.
a. Couvercle du logement des cartouches : maintient les cartouches d'encre. Il doit uniquement être ouvert lors de l'installation ou du remplacement des cartouches d'encre.
b. Tête d'impression : projette l'encre sur le papier.
c. Panneau de commande : les touches et les voyants du panneau de commande vous permettent de contrôler votre imprimante. Pour plus de détails, reportez-vous à la section suivante.
Panneau de commande
Touches
|
Touche
|
Fonction
|
 alimentation
|
Appuyez sur cette touche pour mettre l'imprimante sous/hors tension.
|
 maintenance
|
Appuyez sur cette touche pour charger du papier lorsqu'il n'y en a plus dans l'imprimante. Appuyez sur cette touche pour éjecter le papier en cas de bourrage.
Appuyez sur cette touche pour reprendre l'impression après une erreur du type fin de papier ou entraînement multiple.
Appuyez sur cette touche pour annuler l'impression d'un travail en cours.
|
|
Appuyez sur cette touche pour déplacer la tête d'impression vers la position de remplacement de la cartouche d'encre en cas de remplacement.
Si une cartouche d'encre vide est détectée, appuyez sur cette touche pour placer la tête d'impression en position de vérification de la cartouche d'encre.
Une fois la cartouche d'encre remplacée, appuyez sur cette touche pour placer la tête d'impression en position initiale.
Lorsque le voyant d'erreur
 est éteint, maintenez cette touche enfoncée pendant trois secondes pour nettoyer la tête d'impression. |
Voyants
|
Voyant
|
Description
|
|
alimentation
|
Allumé lorsque l’imprimante est sous tension.
Clignote lorsque l'imprimante est sous/hors tension, reçoit des données, imprime, remplace une cartouche d'encre, charge de l'encre ou nettoie la tête d'impression.
|
|
erreur
|
Allumé lorsqu’il n’y a plus de papier dans l’imprimante ou en cas de bourrage.
|
|
Allumé lorsqu'une cartouche d'encre est vide.
Clignote lorsqu'une cartouche d'encre est quasiment vide.
|
Pour plus de détails sur le statut de l'erreur, reportez-vous aux instructions suivantes.
