Piezas de la impresora
Panel de control

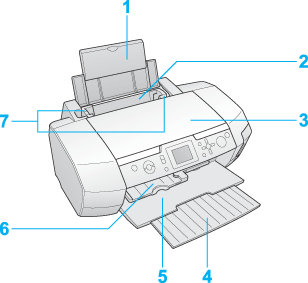

1. Soporte del papel: Sostiene el papel cargado en el alimentador de hojas.

2. Alimentador de hojas: Sujeta el papel y lo hace avanzar para su impresión.

3. Cubierta de la impresora: Cubre el mecanismo de impresión. Ábrala sólo para instalar o sustituir los cartuchos de tinta.

4. Extensión de la bandeja de salida: Sujeta el papel expulsado.

5. Bandeja de salida: Sostiene el papel expulsado.

6. Guía de CD/DVD: Sujeta la bandeja de CD/DVD y hace avanzar los soportes para su impresión.

7. Guías laterales: Mantienen el papel recto en el alimentador de hojas. Mueva la guía lateral izquierda hasta tocar el extremo del papel.

1. Conector USB: Conecta el cable USB del ordenador a la impresora.

1. Cubierta del cartucho: Sujeta los cartuchos de tinta. Ábrala sólo para instalar o sustituir los cartuchos de tinta.

2. Cabezal de impresión: Imprime tinta en el papel.

3. Panel de control: Use los botones y los indicadores luminosos para controlar su impresora. Para más detalles, consulte la siguiente sección.

Arriba

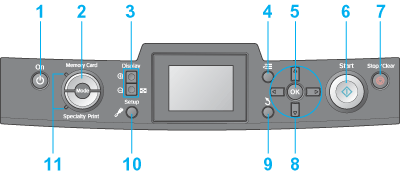

1. On : Enciende y apaga la impresora.

2. Modo: Permite alternar entre el modo Imprimir tarjeta de memoria y el modo Impresión especial. (Los indicadores luminosos muestran qué modo está seleccionado).

3. Acercar / Alejar : Amplía o reduce las fotos, o cambia la vista de las fotos en la pantalla LCD.

4. Ajuste impresión : Muestra las opciones de ajuste de la impresión.

5. Aceptar: Abre el menú de ajustes y selecciona la opción a definir en la pantalla LCD.

6. Iniciar : Inicia la impresión con los ajustes seleccionados en la pantalla LCD mediante los botones del panel de control.

7. Parar/Borrar : Cancela las operaciones de impresión o los ajustes de la pantalla LCD. Cuando se mantiene pulsado durante 3 segundos o más, recupera todos los ajustes predeterminados de la impresora.

8. Control de desplazamiento en 4 direcciones: Mueve el cursor en la pantalla LCD. Aumenta y disminuye los números escritos en la pantalla.

9. Atrás : Regresa al menú principal en la pantalla LCD.

10. Configurar : Muestra en pantalla las opciones de configuración y mantenimiento.

11. Indicadores luminosos de modo: Muestran qué modo está seleccionado.

Nota:

Todos los botones del panel de control, excepto Parar/Borrar  y On , sólo se utilizan cuando se imprime directamente desde una tarjeta de memoria.
