Piezas del producto
Nota:|
Las ilustraciones incluidas en esta sección pueden variar en función del producto.
|
|
a.
|
Alimentador automático de documentos (ADF)*
|
|
b.
|
Guía lateral*
|
|
c.
|
Soporte para el papel del ADF (ábralo y coloque aquí los originales que vaya a copiar).*
|
|
d.
|
Bandeja de salida del ADF (los originales van apilándose aquí después de copiados).*
|
|
e.
|
Cubierta del ADF*
|
* La disponibilidad de estas piezas depende del producto.
|
a.
|
Cubierta para documentos
|
|
b.
|
Panel de control
|
|
c.
|
Cassette del papel (consulte la siguiente ilustración).
|
|
d.
|
Cubierta frontal
|
|
a.
|
Bandeja de salida
|
|
b.
|
Extensión de la bandeja de salida
|
|
c.
|
Tope
|
|
d.
|
Bandeja de fotos (bandeja superior)
|
|
e.
|
Guías laterales para la bandeja de fotos
|
|
f.
|
Bandeja principal (bandeja inferior)
|
|
g.
|
Guías laterales para la bandeja principal
|
|
a.
|
Cristal para documentos
|
|
b.
|
Bandeja de CD/DVD
|
|
c.
|
Indicador de la tarjeta de memoria (debajo de la tapa translúcida).
|
|
d.
|
Ranuras de la tarjeta de memoria
|
|
e.
|
Puerto externo USB de interfaz
|
|
a.
|
Unidad del escáner
|
|
b.
|
Cabezal de impresión
|
|
c.
|
Soporte de los cartuchos de tinta
|
|

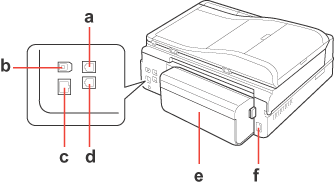

a.
|
Puerto LINE*
|
|
b.
|
Puerto USB
|
|
c.
|
Puerto LAN
|
|
d.
|
Puerto EXT.*
|
|
e.
|
Unidad dúplex automática
|
|
f.
|
Entrada de CA
|
* La disponibilidad de estas piezas depende del producto.
