Produktinformationen / Teile und Bedienfeldfunktionen

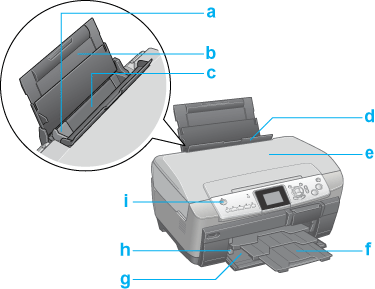

a. Papierführungsschiene des rückwärtigen Papierfachs: Sorgt dafür, dass das Papier gerade eingezogen wird. Stellen Sie die linke Papierführungsschiene auf die Breite des Papiers ein.
b. Papierstütze: Stützt das in das rückwärtige Papierfach eingelegte Papier.
c. Rückwärtiges Papierfach: Aus dem Einzelblatteinzug kann ein Stapel Papier automatisch eingezogen werden.
d. Schutzblende für Einzelblatteinzug: Verhindert, dass Gegenstände, die auf die Vorlagenabdeckung gelegt werden, beim Öffnen der Vorlagenabdeckung in das Gerät fallen.
e. Vorlagenabdeckung: Öffnen und schließen Sie die Vorlagenabdeckung, um ein Foto oder Dokument aufzulegen.
f. Ausgabefach: Hier wird das ausgegebene Papier abgelegt.
g. Vordere Papierfach: Aus dem Einzelblatteinzug kann ein Stapel Papier automatisch eingezogen werden.
h. Papierführungsschiene des vorderen Papierfachs: Sorgt dafür, dass das Papier gerade eingezogen wird. Stellen Sie die linke Papierführungsschiene auf die Breite des Papiers ein.
i.
Taste Ein/Aus: Dient zum Ein- und Ausschalten des Gerätes.
a. Scannereinheit: Wird zum Ersetzen einer Tintenpatrone geöffnet und wieder geschlossen.
b. Abdeckung des Speicherkarten-Steckplatzes: Öffnen Sie diese Abdeckung zum Einsetzen und Entnehmen einer Speicherkarte.
c. Tintenpatronenabdeckung: Hält die Tintenpatronen an ihrem Platz.
d. CD/DVD-Führung: Hält den CD/DVD-Träger.
a. Vorlagenglas: Die Vorlagen werden mit der Schriftseite nach unten auf diese Glasscheibe gelegt.
b. Bedienfeld: Informationen zur Bedienung am Bedienfeld finden Sie unter Funktionen des Bedienfeldes.
c. USB-Anschluss für externes Gerät: Dient zum Anschließen des optionalen Bluetooth Photo Print Adapters oder externer Speichergeräte und Digitalkameras mit USB-DIRECT-PRINT-Funktionalität an dieses Produkt.
d. Transportklemme: Zum Lösen der Transportsicherung muss die Transportklemme betätigt werden.
e. Schlitten: Trägt den optischen Sensor und die Lichtquelle zum Scannen. Vor dem Scannen befindet sich der Schlitten in der Ruheposition.
