Ovládací panel tiskárny
Pomocí ovládacího panelu tiskárny lze snadno ověřit stav síťové komunikace tiskárny.
Z panelu LCD

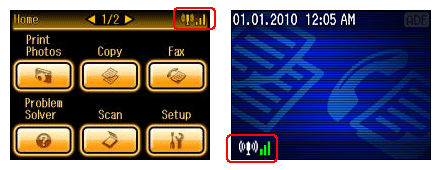

Pokud je vaše tiskárna vybavena panelem LCD, když je tiskárna připojena k síti, tato ikona je zobrazena v pravém horním nebo levém dolním rohu obrazovky LCD.

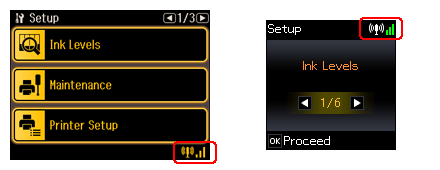

U tiskáren, které nemají obrazovku Home (Domů) nebo Ready (Připraveno), je stavová ikona zobrazena na obrazovce režimu Setup (Nast.).
|
Ikona
|
Stav
|
 |
Chyba/vyhledávání sítě Ethernet
|
 |
Připojeno k síti Ethernet
|
 |
Chyba/vyhledávání sítě Wi-Fi
|
 |
Připojeno k síti Wi-Fi (síla signálu: uspokojivá)
|
 |
Připojeno k síti Wi-Fi (síla signálu: dobrá)
|
 |
Připojeno k síti Wi-Fi (síla signálu: vynikající)
|
 |
Navazování připojení Ad Hoc.
|
Podle indikátoru stavu Wi-Fi
U tiskáren s indikátorem Wi-Fi můžete následujícím způsobem ověřit stav sítě.
Stav indikátoru LED se liší v závislosti na stavu sítě.
 |
 |
|
On (Zapnuto)
|
Připojeno k síti Wi-Fi
|
|
Off (Vypnuto)
|
Nepřipojeno k síti Wi-Fi
|
|
Bliká
|
Konfigurování sítě Wi-Fi
|
Podle indikátoru LED (u tiskáren bez LCD)
Indikátor LED Wi-Fi/Ethernet
Stav síťové komunikace je u tiskáren bez panelu LCD indikován pomocí indikátorů LED na tiskárně.
Poznámka:|
Tvary indikátorů LED se liší v závislosti na modelu.
|
|
a:
|
Indikátor stavu sítě (zelený)
|
|
b:
|
Indikátor stavu sítě (oranžový)
|
|
Stav
|
Indikátory
|
|
|
Wi-Fi
|
Ethernet
|
|
|
Odpojeno
|
 (zelený) (oranžový) |
|
|
Připojeno
|
 (zelený) (oranžový) *1
|
(zelený) (oranžový) |
|
Připojování k síti
|
 (zelený) (oranžový) |
(zelený) (oranžový) |
= nesvítí, = svítí, = bliká*1 Indikátor stavu sítě (oranžový) po pěti minutách zhasne.
Indikátor LED Ethernet
Stav síťové komunikace je u tiskáren bez panelu LCD, které podporují připojení Ethernet indikován pomocí indikátorů LED na tiskárně.
Poznámka:|
Tvary indikátorů LED se liší v závislosti na modelu.
|
|
b:
|
Indikátor stavu sítě (zelený)
|
|
Stav
|
Indikátory
|
|
Odpojeno
|
(zelený) |
|
Připojeno
|
(zelený) |
|
Připojování k síti
|
(zelený) |
= nesvítí, = svítí, = bliká
