Součásti produktu
Poznámka:|
Obrázky uvedené v této části se mohou odlišovat od skutečného produktu.
|
|
a.
|
Automatický podavač dokumentů (ADF)*
|
|
b.
|
Vodítko okraje*
|
|
c.
|
Podpěra papíru ADF (otevřete a umístěte sem předlohy, které chcete kopírovat.)*
|
|
d.
|
Výstupní zásobník ADF (při kopírování se sem odkládají předlohy.)*
|
|
e.
|
Kryt ADF*
|
* Dostupnost těchto částí se liší podle modelu.
|
a.
|
Víko dokumentů
|
|
b.
|
Ovládací panel
|
|
c.
|
Kazeta na papír (podrobnosti viz následující obrázek.)
|
|
d.
|
Přední kryt
|
|
a.
|
Výstupní zásobník
|
|
b.
|
Nástavec výstupního zásobníku
|
|
c.
|
Doraz
|
|
d.
|
Fotografický zásobník (horní zásobník)
|
|
e.
|
Vodítka okrajů fotografického zásobníku
|
|
f.
|
Hlavní zásobník (dolní zásobník)
|
|
g.
|
Vodítka okrajů hlavního zásobníku
|
|
a.
|
Skleněná deska dokumentu
|
|
b.
|
Zásobník na disky CD/DVD
|
|
c.
|
Kontrolka paměťové karty (uvnitř průhledné krycí části.)
|
|
d.
|
Sloty pro vložení paměťových karet
|
|
e.
|
Externí port rozhraní USB
|
|
a.
|
Skener
|
|
b.
|
Tisková hlava
|
|
c.
|
Držák inkoustové kazety
|
|

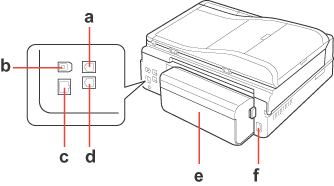

a.
|
Port LINE*
|
|
b.
|
Port USB
|
|
c.
|
Port LAN
|
|
d.
|
Port EXT.*
|
|
e.
|
Automatický duplexor
|
|
f.
|
Vstup napájení
|
* Dostupnost těchto částí se liší podle modelu.
