Součásti zařízení

Poznámka:

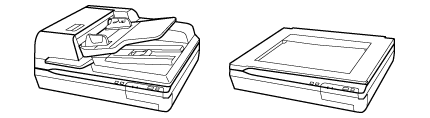

Na ilustracích v této příručce je znázorněn skener s automatickým podavačem dokumentů (na ilustraci vlevo).

Použijte všechny součásti dodané se zařízením.

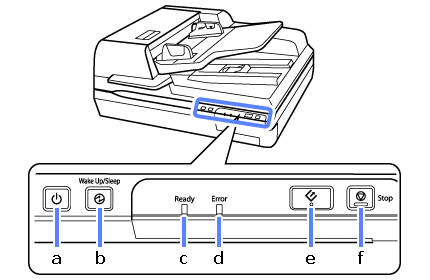

tlačítko Zapnout
b.

tlačítko Wake Up/Sleep
c. kontrolka Ready
d. kontrolka Error
e.

tlačítko Start
f.

tlačítko Stop

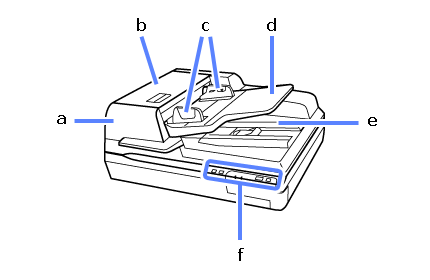

a. automatický podavač dokumentů (ADF)
b. kryt automatického podavače dokumentů
c. okrajová vodítka
d. vstupní zásobník automatického podavače dokumentů
e. výstupní zásobník automatického podavače dokumentů
f. ovládací panel

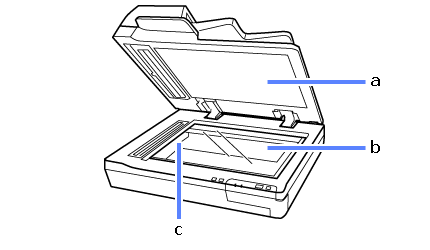

a. kryt dokumentu
b. skleněná deska dokumentu
c. vozík (ve skleněné desce dokumentu)

Poznámka:

Neodstraňujte podložku na dokumenty umístěnou na spodní straně krytu dokumentu.

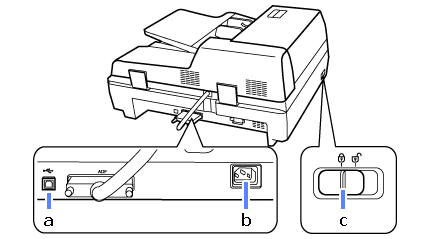

a. port USB
b. zásuvka střídavého napájení
c. přepravní zámek

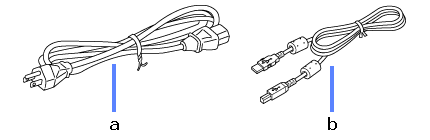

a. napájecí kabel
b. kabel USB

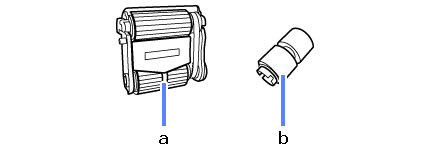

a. podávací válec
b. brzdicí válec
