استخدام حامل بكرة الورق
يتيح حامل بكرة الورق الاختياري (C811141) استخدام بكرة الورق 8.5 بوصة مثل الورق المستخدم في آلات التلكس. الأمر الذي يشكل بديلاً مناسبًا لاستخدام الورق المتصل للتطبيقات التي تتطلب أطوالاً مختلفة للورق. قبل تثبيت واستخدام حامل بكرة الورق؛ يجب تجميعه.
تجميع حامل بكرة الورق
 |
ركب محامل القوس في الحامل كما هو موضح.
|
 |
تأكد من توجيه الحامل ولوحة القاعدة كما في الشكل أدناه. ثم ضع لوحة القاعدة على الحامل واربطهما معًا بمشابك مباعدة بلاستيكية.
|
 |
ثبت ذراع الشد في كلا طرفي الحامل كما في الشكل أدناه. وأثناء سحب ذراع الشد لأعلى، ركّب أطراف سلك ذراع الشد في الفتحات في الحامل. تم تجميع حامل بكرة الورق.
|
تركيب حامل بكرة الورق
|
تحقق من إيقاف تشغيل الطابعة.
|
|
ضع حامل الورق الملفوف تحت الطابعة كما هو موضح أدناه. ركّب وتدي التركيب الموجودين في أسفل الطابعة في الفتحتين في لوحة القاعدة.
|
تنبيه:|
حامل بكرة الورق ليس مربوطًا في الطابعة؛ حيث إن وزن الطابعة ووتدي ضبط المكان هي العناصر التي تثبتها في المكان. إذا رفعت الطابعة؛ احذر كي لا تُسقِط حامل بكرة الورق.
|
لفك حامل بكرة الورق؛ ارفع الطابعة لأعلى بحذر واسحب الحامل للخارج من تحت الطابعة.
تحميل بكرة الورق
بعد تركيب حامل بكرة الورق, اتبع الخطوات التالية لتحميل بكرة ورق:
|
تأكد من إيقاف تشغيل الطابعة. ثم افتح غطاء موجه الورق ثم فك الموجه.
|
|
تأكد من تركيب وحدة الشد.
|
|
اضبط ذراع سمك الورق (الموجودة تحت غطاء الطابعة) على الموضع المناسب لسمك بكرة الورق.
|
 |
اضبط ذراع تحرير الورق على موضع الصفحات المفردة.
|
 |
اقطع الحافة الأمامية من الورق الملفوف قطعًا مستقيمًا بعرض الصفحة.
|
 |
أدخل قضيب حامل بكرة الورق في مركز أسطوانة الورق كما في الشكل.
|
 |

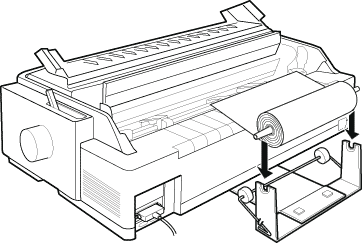

ضع العمود وبكرة الورق على حامل بكرة الورق بحيث يدخل الورق من أسفل البكرة.
|
 |
شغّل الطابعة. ثم ارفع الحافة الأمامية للورق فوق ناقل الدفع الخلفي ثم أدخلها حتى تشعر بمقاومة. تقوم الطابعة بتحميل بكرة الورق تلقائيًا.
|
 |
ركّب موجه الورق وأغلق غطاء الموجه. أنت الآن جاهز للطباعة. يتم تغذية بكرة الورق عبر موجه الورق نحو مؤخرة الطابعة، كما في الشكل أدناه.
|
بعد الانتهاء من الطباعة؛ افتح غطاء موجه الورق واضغط الزر LF/FF لتقديم الورق. ثم اقطع الورق باستخدام حافة التقطيع في الطابعة (اسحبها للخارج للحصول على قطع نظيف).
إزالة الورق الملفوف

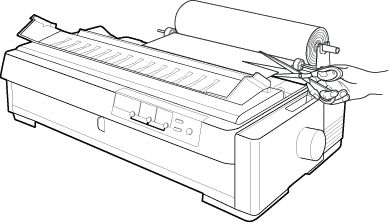

لا يمكن تغذية بكرة الورق في الاتجاه العكسي. لإزالة بكرة الورق، افتح غطاء موجه الورق ثم فك الموجه، ثم اقطع الورق خلف مكان تغذيته في الطابعة. اضغط الزر Load/Eject لإخراج الورق المتبقي.
