¿Cuál es la configuración exacta para los interruptores DIP de LQ 570?

Instrucciones

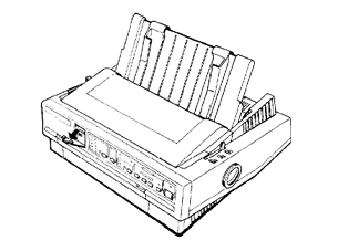

Las impresoras tienen dos conjuntos de interruptores DIP (Dual In-line Package, cápsula con línea doble de conexiones) situados en el panel frontal. Estos interruptores controlan determinadas funciones y ajustes predeterminados cuyos detalles se muestran a continuación.

N.º de interruptor Función Encendido Apagado
SW1-1 Conjunto de caracteres Consulte las tablas de caracteres
SW1-2 Conjunto de caracteres Consulte las tablas de caracteres
SW1-3 Conjunto de caracteres Consulte las tablas de caracteres
SW1-4 Tabla de códigos Gráfico Cursiva
SW1-5 Dirección de impresión de gráficos Unidireccional Bidireccional
SW1-6 Font borrador 10 cpi Normal Alta velocidad
SW1-7 Seleccionar capacidad del búfer 0 KB 8 KB
SW1-8 1" Omitir troquelado Válido No válido
SW2-1 Longitud de página Consulte la tabla de longitud de página
SW2-2 Longitud de página Consulte la tabla de longitud de página
SW2-3 Modo Tear-off Válido No válido
SW2-4 Avance de línea automático LF automático Sin LF

Tabla de caracteres
En la siguiente tabla se muestran los conjuntos de caracteres internacionales que se pueden seleccionar mediante estos interruptores DIP cuando el interruptor DIP SW1-4 está apagado.

Conjunto de caracteres SW1-1 SW1-2 SW1-3
EE.UU. Encendido Encendido Encendido
Francia Encendido Encendido Apagado
Alemania Encendido Apagado Encendido
Reino Unido Encendido Apagado Apagado
Dinamarca Apagado Encendido Encendido
Suecia Apagado Encendido Apagado
Italia Apagado Apagado Encendido
España Apagado Apagado Apagado

En la siguiente tabla se muestran los conjuntos de caracteres gráficos que se pueden seleccionar mediante estos interruptores DIP cuando el interruptor DIP SW1-4 está encendido.

Conjunto de gráficos SW1-1 SW1-2 SW1-3
EE.UU. (PC437) Encendido Encendido Encendido
Multi (PC850) Encendido Encendido Apagado
Portugal (PC860) Encendido Apagado Encendido
Can-Fra (PC863) Encendido Apagado Apagado
Noruega (PC865) Apagado Encendido Encendido

Tabla de longitud de página

Longitud de página SW2-1 SW2-2
11" Apagado Apagado
12" Encendido Apagado
8,5" Apagado Encendido
11,7" Encendido Encendido

Modificación del ajuste de un interruptor DIP:

Para modificar el ajuste de un interruptor DIP, siga los pasos que se muestran a continuación:

1. Apague la impresora.
2. Abra la cubierta del interruptor DIP.

3. Utilice un instrumento de punta fina, como la punta de un bolígrafo, para encender o apagar el interruptor.
4. Cierre la cubierta del interruptor DIP.

El nuevo ajuste del interruptor DIP se aplica al encender la impresora.
