¿Cómo se pueden seleccionar diferentes idiomas, cambiar la longitud del papel y activar o desactivar el avance de línea de la impresora matricial DFX 8500?

Para definir estos ajustes, debe modificar los interruptores DIP.

Interruptor DIP 1

Interruptor Descripción Encendido Apagado
1-1 Tabla de caracteres Consulte las tablas A1 y A-2
1-2
1-3
1-4
1-5
1-6
1-7 Omitir troquelado Activado Desactivado
1-8 Dirección de impresión Unidireccional Bidireccional

Interruptor DIP 2

Interruptor Descripción Encendido Apagado
2-1 Longitud de página para el elemento de tracción frontal Consulte la tabla B
2-2
2-3
2-4
2-5 Longitud de página para el elemento de tracción posterior Consulte la tabla C
2-6
2-7
2-8

Interruptor DIP 3

Interruptor Descripción Encendido Apagado
3-1 Tear off automático Activado Desactivado
3-2 Cero barrado Activado Desactivado
3-3 Avance de línea automático Activado Desactivado
3-4 Timbre (pitido) Desactivado Activado
3-5 CR automático Activado Desactivado
3-6 Tabla de caracteres IBM Tabla 1 Tabla 2
3-7 Modo de corte automático Activado Desactivado
3-8 Software IBM 2381 Plus ESC/P

Interruptores DIP para el elemento de tracción frontal

Longitud de página para el elemento de tracción frontal SW 2-1 SW 2-2 SW 2-3 SW 2-4
11 pulgadas Apagado Apagado Apagado Apagado
4 pulgadas Apagado Apagado Encendido Encendido
5,5 pulgadas Apagado Encendido Apagado Apagado
6 pulgadas Apagado Encendido Apagado Encendido
7 pulgadas Apagado Encendido Encendido Apagado
8 pulgadas Apagado Encendido Encendido Encendido
8,5 pulgadas Encendido Apagado Apagado Apagado
70/6 pulgadas Encendido Apagado Apagado Encendido
12 pulgadas Encendido Apagado Encendido Apagado
14 pulgadas Encendido Apagado Encendido Encendido
17 pulgadas Encendido Encendido Apagado Apagado

Interruptores DIP para el elemento de tracción posterior

Longitud de página para el elemento de tracción posterior SW 2-5 SW 2-6 SW 2-7 SW 2-8
11 pulgadas Apagado Apagado Apagado Apagado
4 pulgadas Apagado Apagado Encendido Encendido
5,5 pulgadas Apagado Encendido Apagado Apagado
6 pulgadas Apagado Encendido Apagado Encendido
7 pulgadas Apagado Encendido Encendido Apagado
8 pulgadas Apagado Encendido Encendido Encendido
8,5 pulgadas Encendido Apagado Apagado Apagado
70/6 pulgadas Encendido Apagado Apagado Encendido
12 pulgadas Encendido Apagado Encendido Apagado
14 pulgadas Encendido Apagado Encendido Encendido
17 pulgadas Encendido Encendido Apagado Apagado

¿Cuál es la configuración exacta para los interruptores DIP?

1. Apague la impresora.

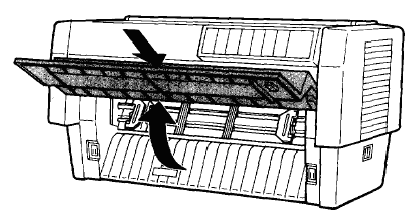

2. Abra la cubierta frontal de la impresora levantando la mitad del borde inferior hasta que se ajuste en su sitio.

3. Los interruptores DIP se encuentran en un compartimento situado en la guía frontal del papel, debajo del papel del elemento de tracción frontal. Si hay papel cargado en el elemento de tracción frontal, extráigalo o levántelo hacia afuera dejando vía libre para acceder a los interruptores DIP.

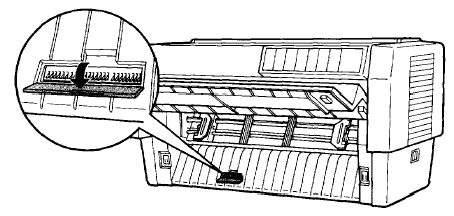

4. Abra la cubierta del interruptor DIP.

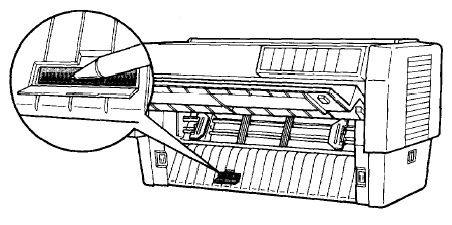

5. Utilice un instrumento de punta fina, como la punta de un bolígrafo, para encender o apagar el interruptor. Un interruptor DIP está encendido cuando está hacia arriba, y apagado cuando lo está hacia abajo.

6. Cierre la cubierta del interruptor DIP y vuelva a colocar el papel.
7. A continuación, cierre la cubierta frontal.
8. Encienda la impresora para aplicar la nueva configuración. Cuando modifique un ajuste del interruptor DIP, la nueva configuración sólo se aplicará después de encender o reiniciar la impresora.
