Wie kann ich eine andere Sprache auswählen, die Papierlänge ändern und den Zeilenvorschub für DFX 8500-Matrixdrucker ein- bzw. ausschalten?

Zum Ändern dieser Einstellungen müssen Sie die Einstellungen der DIP-Schalter anpassen.

DIP-Schalter 1

Schalter Beschreibung EIN AUS
1-1 Zeichentabelle Siehe Tabellen A-1 und A-2
1-2
1-3
1-4
1-5
1-6
1-7 Perforierung überspringen Aktiviert Deaktiviert
1-8 Druckausrichtung Unidirektional (Uni-d) Bidirektional (Bi-D)

DIP-Schalter 2

Schalter Beschreibung EIN AUS
2-1 Seitenlänge für vorderen Papiereinzug Siehe Tabelle B
2-2
2-3
2-4
2-5 Seitenlänge für hinteren Papiereinzug Siehe Tabelle C
2-6
2-7
2-8

DIP-Schalter 3

Schalter Beschreibung EIN AUS
3-1 Automatisches Abreißen Aktiviert Deaktiviert
3-2 Null mit Schrägstrich Aktiviert Deaktiviert
3-3 Automatischer Zeilenvorschub Aktiviert Deaktiviert
3-4 Buzzer (Signalton) Deaktiviert Aktiviert
3-5 Automatischer Wagenrücklauf Aktiviert Deaktiviert
3-6 IBM-Zeichentabelle Tabelle 1 Tabelle 2
3-7 Automatischer Einzelblatteinzug Aktiviert Deaktiviert
3-8 Software IBM 2381 Plus ESC/P

DIP-Schalter für den vorderen Papiereinzug

Seitenlänge für vorderen Papiereinzug SW 2-1 SW 2-2 SW 2-3 SW 2-4
27,94 cm/11 Zoll AUS AUS AUS AUS
10,16 cm/4 Zoll AUS AUS EIN EIN
13,97 cm/5,5 Zoll AUS EIN AUS AUS
15,24 cm/6 Zoll AUS EIN AUS EIN
17,78 cm/7 Zoll AUS EIN EIN AUS
20,32 cm/8 Zoll AUS EIN EIN EIN
21,59 cm/8,5 Zoll EIN AUS AUS AUS
177,8/15,24 cm bzw. 70/6 Zoll EIN AUS AUS EIN
30,48 cm/12 Zoll EIN AUS EIN AUS
35,56 cm/14 Zoll EIN AUS EIN EIN
43,18 cm/17 Zoll EIN EIN AUS AUS

DIP-Schalter für den hinteren Papiereinzug

Seitenlänge für hinteren Papiereinzug SW 2-5 SW 2-6 SW 2-7 SW 2-8
27,94 cm/11 Zoll AUS AUS AUS AUS
10,16 cm/4 Zoll AUS AUS EIN EIN
13,97 cm/5,5 Zoll AUS EIN AUS AUS
15,24 cm/6 Zoll AUS EIN AUS EIN
17,78 cm/7 Zoll AUS EIN EIN AUS
20,32 cm/8 Zoll AUS EIN EIN EIN
21,59 cm/8,5 Zoll EIN AUS AUS AUS
177,8/15,24 cm bzw. 70/6 Zoll EIN AUS AUS EIN
30,48 cm/12 Zoll EIN AUS EIN AUS
35,56 cm/14 Zoll EIN AUS EIN EIN
43,18 cm/17 Zoll EIN EIN AUS AUS

Wie wird die exakte Einstellung der DIP-Schalter durchgeführt?

1. Schalten Sie den Drucker aus.

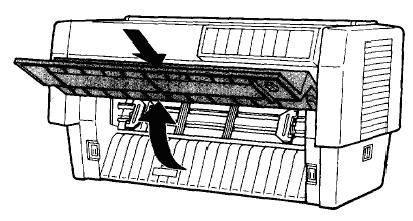

2. Öffnen Sie die vordere Abdeckung des Druckers, indem Sie diese in der Mitte anheben, bis sie einrastet.

3. Die DIP-Schalter befinden sich hinter dem vorderen Papiereinzug an der vorderen Papierführung. Wenn im vorderen Papiereinzug Papier eingelegt ist, entfernen Sie es bzw. heben Sie es an, so dass Sie die DIP-Schalter erreichen können.

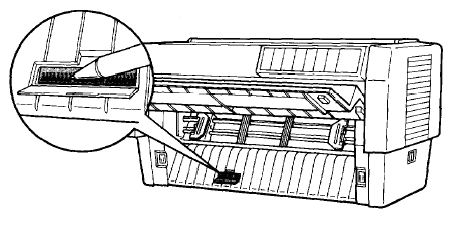

4. Öffnen Sie die Abdeckung der DIP-Schalter.

5. Verwenden Sie einen spitzen Gegenstand, wie z. B. die Spitze eines Kugelschreibers, um den Schalter ein bzw. auszuschalten. Der DIP-Schalter ist aktiviert, wenn er sich in der oberen Position befindet.

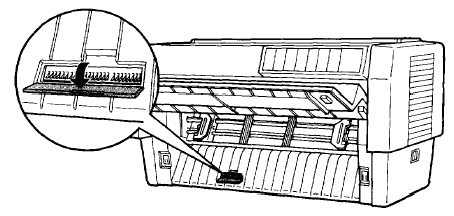

6. Schließen Sie die Abdeckung der DIP-Schalter, und legen Sie das Papier ein.
7. Schließen Sie anschließend die vordere Abdeckung.
8. Schalten Sie den Drucker ein, um die neuen Einstellungen zu aktivieren. Wenn Sie die Einstellungen der DIP-Schalter ändern, werden diese erst übernommen, wenn Sie den Drucker einschalten oder zurücksetzen.
