Części drukarki
|
a.
|
Pokrywa automatycznego podajnika dokumentów (ADF)
|
|
b.
|
Automatyczny podajnik dokumentów (ADF)
|
|
c.
|
Prowadnica krawędzi
|
|
d.
|
Podpora papieru automatycznego podajnika dokumentów ADF (należy ją otworzyć i umieścić na niej oryginały do skopiowania)
|
|
e.
|
Taca wyjściowa automatycznego podajnika dokumentów ADF (wysuwane są na nią skopiowane oryginały)
|
|
f.
|
Kaseta na papier 1 (obsługiwane są wszystkie typy papieru)
|
|
g.
|
Kaseta na papier 2 (obsługiwany jest wyłącznie papier zwykły rozmiaru B5 lub większego)
|
|
a.
|
Taca wyjściowa
|
|
b.
|
Rozszerzenie tacy wyjściowej
|
|
c.
|
Ogranicznik
|
|
d.
|
Kaseta na papier
|
|
e.
|
Prowadnice krawędzi
|
|

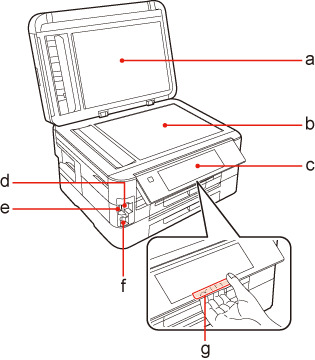

a.
|
Pokrywa dokumentów
|
|
b.
|
Szyba ekspozycyjna
|
|
c.
|
Panel sterowania
|
|
d.
|
Gniazda kart pamięci
|
|
e.
|
Kontrolka karty pamięci
|
|
f.
|
Zewnętrzny port USB
|
|
g.
|
Dźwignia zwalniania (z tyłu panelu sterowania)
|
|

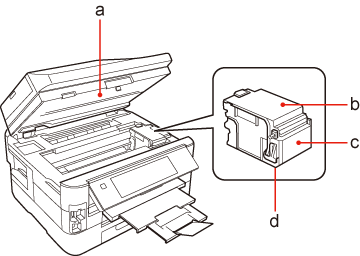

a.
|
Moduł skanera
|
|
b.
|
Pokrywa pojemnika z tuszem
|
|
c.
|
Zatrzask pojemnika z tuszem
|
|
d.
|
Głowica drukująca (pod zatrzaskiem pojemnika z tuszem)
|
|

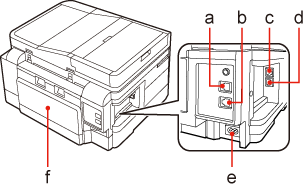

a.
|
Port LINE
|
|
b.
|
Port EXT.
|
|
c.
|
Port LAN
|
|
d.
|
Port USB
|
|
e.
|
Wejście zasilania
|
|
f.
|
Moduł tylny
|
