Piezas de la impresora y funciones del panel de control

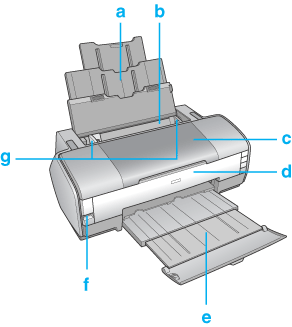

 Piezas de la impresora
Panel de control
a. Soporte del papel: Sostiene el papel cargado en el alimentador de hojas.
b. Alimentador de hojas: Sujeta el papel y lo hace avanzar para su impresión.
c. Cubierta de la impresora: Cubre el mecanismo de impresión. Ábrala sólo para instalar o sustituir los cartuchos de tinta.
d. Cubierta frontal: Cubre la ranura de alimentación de CD/DVD. Ábrala únicamente cuando imprima un CD/DVD.
e. Bandeja frontal: Sostiene el papel expulsado.
f. Puerto USB EXT. I/F: Para conectar el cable USB de la cámara digital.
g. Guías laterales: Mantienen el papel recto en el alimentador de hojas. Mueva la guía lateral izquierda hasta tocar el extremo del papel.
a. Conector USB: Para conectar el cable USB del ordenador a la impresora.
a. Cubierta de cartuchos: Sujeta los cartuchos de tinta. Ábrala sólo para instalar o sustituir los cartuchos de tinta.
b. Cabezal de impresión: Imprime tinta en el papel.
c. Panel de control: Use los botones y los indicadores luminosos para controlar su impresora. Para más detalles, consulte la siguiente sección.
d. Ranura de alimentación de CD/DVD: Introduce la bandeja de CD/DVD en la impresora. Utilícela únicamente cuando imprima un CD/DVD.
|
Botón
|
Función
|
|
encendido
|
Púlselo para encender y apagar la impresora.
|
|
tinta
|
Púlselo para colocar el cabezal de impresión en la posición de sustitución de cartuchos de tinta.
Cuando se detecte un cartucho vacío, púlselo para desplazar el cabezal de impresión hasta la posición de comprobación del nivel de tinta.
Después de la sustitución del cartucho de tinta, púlselo para volver a colocar el cabezal de impresión en la posición de reposo.
Cuando esté apagado el indicador de la tinta  , manténgalo pulsado 3 segundos para limpiar el cabezal de impresión.
|
|
papel
|
Púlselo para cargar y expulsar papel. (No funciona si está abierta la bandeja frontal.)
Púlselo para expulsar el papel cuando esté atascado.
Púlselo para reanudar la impresión después de un error de salida de papel o de alimentación doble.
Púlselo para cancelar la impresión de un trabajo.
|
|
Indicador
|
Descripción
|
|
encendido
|
Encendido cuando la impresora está encendida.
Intermitente cuando la impresora está recibiendo datos, imprimiendo, durante la sustitución de un cartucho de tinta, recargando tinta o limpiando el cabezal de impresión.
|
|
tinta
|
Encendido cuando hay un cartucho de tinta vacío.
Intermitente cuando hay un cartucho de tinta casi vacío.
|
|
falta papel
|
Encendido cuando la impresora se ha quedado sin papel o cuando la bandeja de CD/DVD no está cargada correctamente.
Intermitente cuando hay un atasco de papel o en la bandeja de CD/DVD, o cuando la bandeja frontal está en una posición incorrecta.
|
|
