Piezas del producto

Nota:

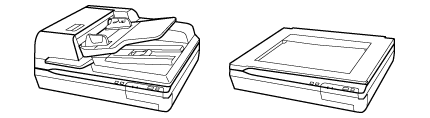

Las ilustraciones usadas en este manual corresponden al alimentador automático de documentos del escáner (mostrado a la izquierda).

Utilice todos los artículos suministrados con el producto.

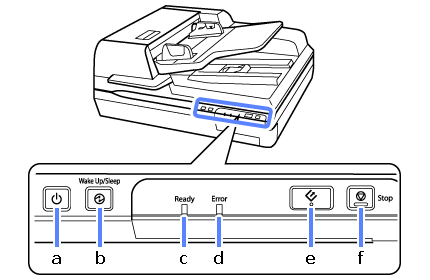

botón de alimentación
b.

botón Wake Up/Sleep
c. indicador luminoso Ready
d. indicador luminoso Error
e.

botón Iniciar
f.

botón Stop

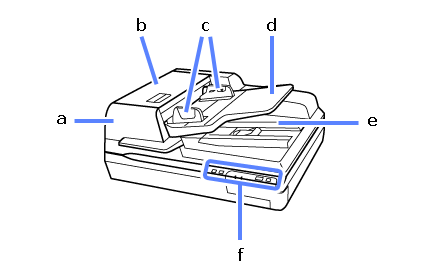

a. alimentador automático de documentos (ADF)
b. cubierta de ADF
c. guías laterales
d. bandeja de entrada de ADF
e. bandeja de salida de ADF
f. panel de control

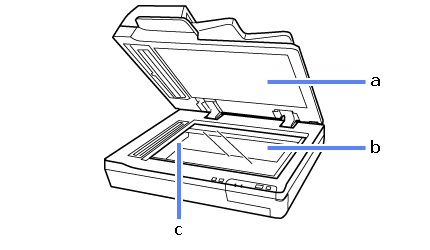

a. cubierta de documentos
b. cristal para documentos
c. carro (en el cristal para documentos)

Nota:

No retire la superficie para documentos situada en la parte inferior de la cubierta de documentos.

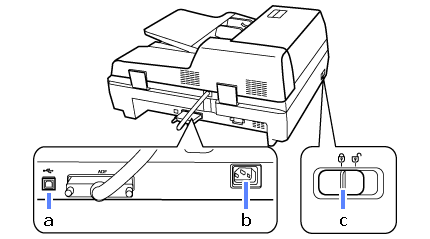

a. puerto USB
b. entrada de CA
c. palanca de cierre de transporte

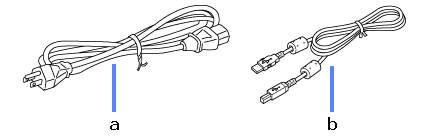

a. cable de alimentación
b. cable USB

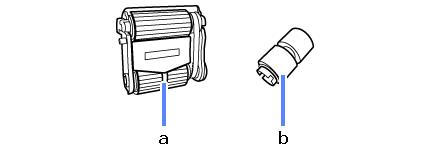

a. rodillo de recogida
b. rodillo de retardo
