Druckerteile
Hinweis:|
Die Abbildungen in diesem Abschnitt zeigen den BX625FWD/SX620FW/960FWD/WorkForce 630/WorkForce 633.
|
|
a.
|
ADF-Abdeckung*
|
|
b.
|
Automatischer Vorlageneinzug (ADF) *
|
|
c.
|
Papierführungsschiene *
|
|
d.
|
Papierstütze des ADF (öffnen und hier die zu kopierenden Originale einlegen) *
|
|
e.
|
Ausgabefach des ADF (Originale werden nach dem Kopieren hier ausgeworfen) *
|
* Diese Teile sind nur verfügbar für den BX625FWD/SX620FW/960FWD/WorkForce 630/WorkForce 633.
|

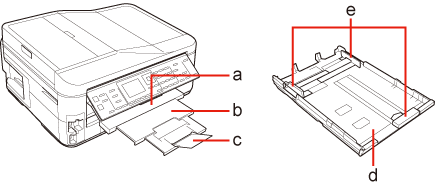

a.
|
Ausgabefach
|
|
b.
|
Ausgabefacherweiterung
|
|
c.
|
Stopper
|
|
d.
|
Papierkassette
|
|
e.
|
Papierführungsschienen
|
|
a.
|
Vorlagenabdeckung
|
|
b.
|
Vorlagenglas
|
|
c.
|
Bedienfeld
|
|
d.
|
Speicherkartensteckplätze
|
|
e.
|
Anzeige der Speicherkarte
|
|
f.
|
Externer USB-Schnittstellenanschluss *
|
|
g.
|
Entriegelungshebel (hinter dem Bedienfeld)
|
* Dieses Teil ist nur verfügbar für den BX625FWD/SX620FW/960FWD/WorkForce 630/WorkForce 633.
|
a.
|
Scannereinheit
|
|
b.
|
Tintenpatronenabdeckung
|
|
c.
|
Tintenpatronenhalter
|
|
d.
|
Druckkopf (unter dem Tintenpatronenhalter)
|
|
a.
|
LINE-Anschluss *
|
|
b.
|
EXT.-Anschluss *
|
|
c.
|
LAN-Anschluss
|
|
d.
|
USB-Anschluss
|
|
e.
|
Netzeingang
|
|
f.
|
Hintere Einheit
|
* Diese Teile sind nur verfügbar für den BX625FWD/SX620FW/960FWD/WorkForce 630/WorkForce 633.
